Этап-Ⅱ аэропорта Нанкин Лукоу

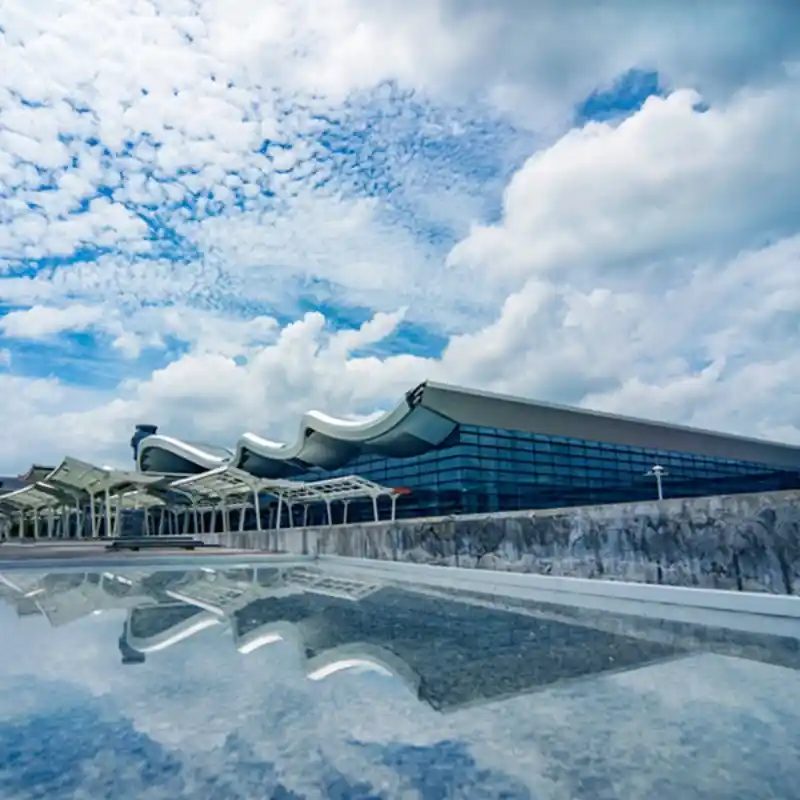

Международный аэропорт Нанкин Лукоу, расположенный на улице Лукоу, район Цзяннин, город Нанкин, провинция Цзянсу, является воротами в провинцию Цзянсу и город Нанкин, крупным национальным магистральным аэропортом, аэропортом класса Аэропорт, главным грузовым аэропортом Восточного Китая, а также резервными аэропортами для аэропортов Шанхай Хунцяо и Пудун. Это крупный национальный аэропорт-хаб, центр грузовых авиаперевозок и экспресс-доставки Китая, национальный региональный транспортный узел. Терминал Т2, открытый 12 июля 2014 года, представляет собой комплексное здание с прогулочной зоной, предназначенное для внутренних и международных рейсов, с годовой пропускной способностью 18 миллионов пассажиров и общей площадью около 260 000 квадратных метров. Терминал Т2 был открыт 12 июля 2014 года и представляет собой комплексный терминал внутренних и международных рейсов, включающий в себя главное здание и прогулочную зону с передней колонной. Проектная годовая пассажиропоток составляет 18 миллионов человек, общая площадь здания — около 260 000 квадратных метров, в нем размещено 51 новое место. Сверху вниз расположены четыре этажа: уровень вылета, мезонин, перрон и общий подземный машинный зал.
Здание терминала Т2 построено по концептуальному проекту французской компании Paris Airport Engineering Company, инновационный дизайн разработан Восточно-китайским архитектурно-проектным и исследовательским институтом. Металлическая крыша главного здания состоит из 9 барабанов, постепенно сужающихся от центра к краям, образуя многогранные изогнутые поверхности. Градиентная волнообразная двойная изогнутая крыша, металлическая крыша с использованием конструкции “большой пролет, малая кривизна, многовариантность”, является первой в своем роде в Китае и представляет собой крупнейший единый транспортный проект в провинции Цзянсу.
Обзор проекта:
Крыша терминала Т2 международного аэропорта Нанкин Лукоу представляет собой двойную изогнутую крышу. Глубина крыши имеет сложную дугообразную форму, а ширина – непрерывную градиентную волнообразную форму, что делает её сложной по форме и чрезвычайно трудоёмкой в строительстве. Общая площадь проекции на этажи терминала составляет 105 257 квадратных метров, а площадь развернутой конструкции – 107 552 квадратных метра. Из них площадь проекции стеклянного светового люка составляет 6382 квадратных метра, а площадь развернутой конструкции – 6646 квадратных метров. Уровень гидроизоляции крыши в этом проекте – 1. Для гидроизоляции использованы два слоя: верхний слой – вертикально-замкнутые кровельные панели из алюминия и магния толщиной 0,9 мм; нижний слой – рулонный гидроизоляционный материал толщиной 1,5 мм, того же цвета, что и металлические листы.
Проект кровли состоит из кровельной системы из алюминиевого сплава с вертикальным замком, гибкой мембранной гидроизоляционной системы, системы стеклянных фонарей, дренажной системы желоба из нержавеющей стали S316 толщиной 4 мм, системы молниезащиты, натяжного кольца для обслуживания, системы упаковки сотовых алюминиевых панелей толщиной 30 мм на фронтоне и других компонентов.
